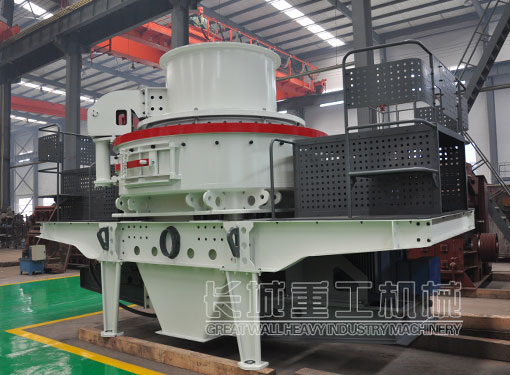

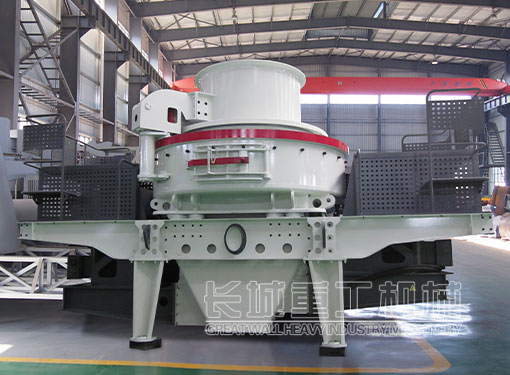

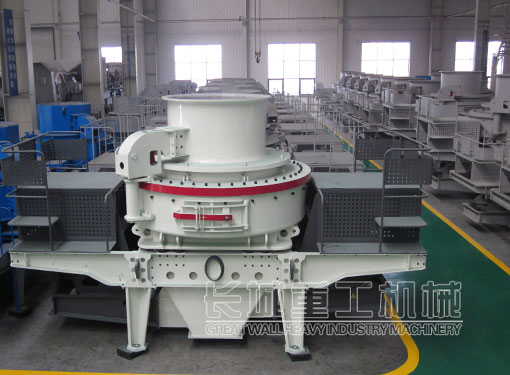

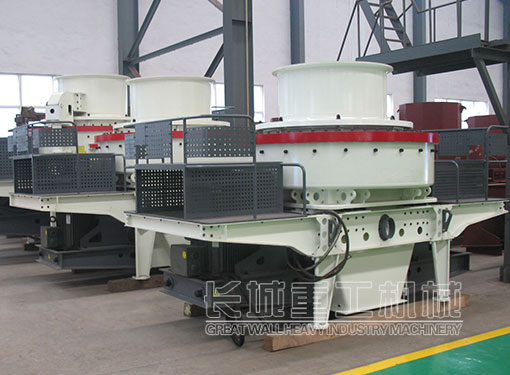

VSI5X高效沖擊式破碎機

VSI5X高效沖擊式破碎機是以提高破碎效率、降低使用成本為目標而研制生產的新一代細碎、整形設備。主要用于人工制砂和石料整形，為建設工程領域生產優質砂石骨料。

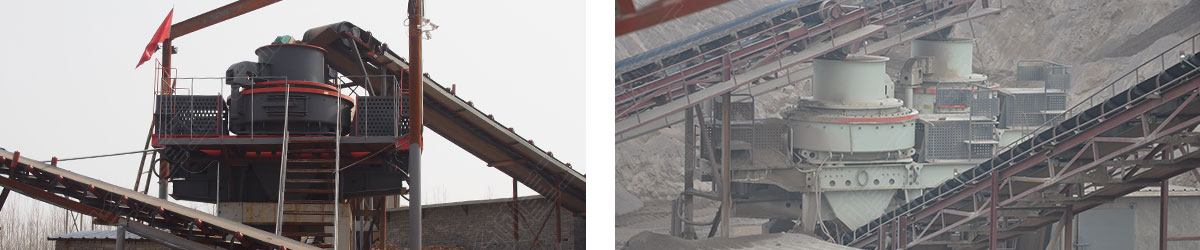

砂石料場、礦山開采、混凝土攪拌站、干粉砂漿等領域

花崗巖、大理石、玄武巖、石灰石、石英石、河卵石、鐵礦石、銅礦石等

應用范圍：

適應物料：

產品咨詢，索取報價

VSI5X高效沖擊式破碎機

VSI5X高效沖擊式破碎機工作時，物料可直接進入轉子經離心加速后拋出，與周護板碰撞破碎；也可通過散料盤分流，一部分從四周散落，另一部分進入轉子加速后沖出與周圍散落物料發生碰撞、摩擦，并與周護板發生撞擊、反彈，形成循環打擊。隨著破碎進行，小顆粒物料在周護板附近逐漸形成料層幕，提高破碎效果，并對設備起到保護作用，破碎后的物料從下端出料口排出。

工作原理

性能特點

1、優化的發射口結構及葉輪內部流暢的料流曲線設計，降低物料流動阻力，提高物料通過量和破碎比，效率更高，粒型更好，產量更大。

2、周護板局部磨損后可上下調頭使用，提高材料利用率，提升易損件使用壽命；組合式錘頭設計，只需更換磨損的錘頭部分，降低了使用成本。

3、采用菱形沖擊塊，并增加了副錘頭，有效地保護了葉輪立板。

4、機架采用熱鉚新工藝，增強了結構強度和韌性；零部件采用高鉻鐵、高錳鋼等高質量的耐磨材料，提高了設備綜合性能，降低了故障率。

5、雙油泵互補系統可保證供油，使設備運行安全可靠；采用稀油潤滑系統，可減少軸承摩擦，提高軸承使用壽命。

技術參數

型號			5X7615	5X8522	5X9532	5X1145
處理能力(t/h)		瀑落與中心進料	150-280	240-380	350-540	500-640
		全中心進料	70-140	120-200	180-280	250-360
最大進料尺寸		軟料	35	40	45	50
		硬料	30	35	40	45
轉速			1700-1900	1500-1700	1300-1510	1100-1310
雙電動機功率			110-150	180-220	264-320	400-440
外形尺寸			4100×2330×2300	4140×2500×2700	4560×2600×2900	5100×2790×3320
重量			12.1	14.8	18.6	27.5
稀油潤滑站	雙油泵電動機功率(kW)		2×0.25
	油箱加熱功率(kW)		2
	外形尺寸		820×520×1270
