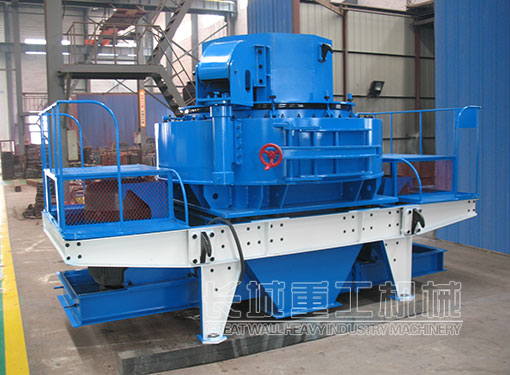

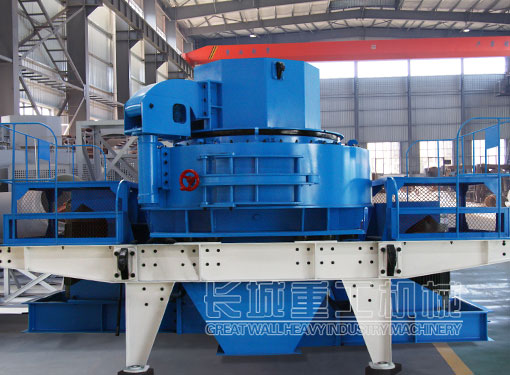

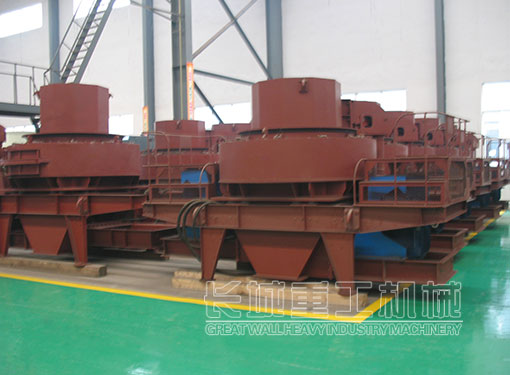

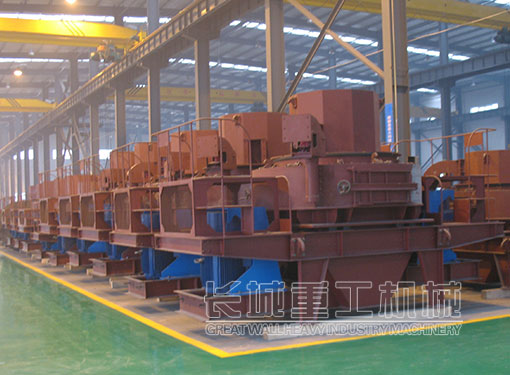

VSI沖擊式破碎機

VSI沖擊式破碎機是細碎設備中的一款經典機型,是細碎先進技術和工藝的充分體現。主要用于高速公路、高速鐵路、水電工程、機場建設、其它建筑工程等領域建設用優質砂石骨料的生產。是人工制砂和石料整形的理想設備。
砂石料場、礦山開采、混凝土攪拌站、干粉砂漿等領域
花崗巖、河卵石、石英、玄武巖、河卵石、鐵礦石、石灰石、白云石等
應用范圍:
適應物料:
  • 1/4
  • 2/4
  • 3/4
  • 4/4
全中心進料:物料落入進料斗,經中心進料孔進入高速旋轉的轉子,在轉子內被迅速加速,然后高速從轉子內拋出,首先與反彈后自由下落的另一部分物料進行撞擊,然后一起沖擊到破碎腔周圍的物料襯層或反擊塊上,先被斜向上反彈到破碎腔頂部,后又偏轉向下運動,與從葉輪流道發射出來的物料撞擊形成連續的物料幕,物料在渦流破碎腔內受到多次撞擊、摩擦和研磨而被破碎,破碎后的物料由下部排料口排出。中心進料伴隨環形瀑落進料:物料落入進料斗,經環形孔落下,被分料盤分成兩股,一股經分料盤進入高速旋轉的葉輪,另一股從分料盤四周下落。進入葉輪的物料被高速拋出,首先同四周自由落下的另一部分物料沖擊破碎,然后一起沖擊到破碎腔周圍的渦狀物料襯層上,被物料襯層反彈,斜向上沖擊到破碎腔頂部,后又偏轉向下運動,與從葉輪流道發射出來的物料撞擊形成連續的物料幕。
工作原理


性能特點

1、液壓開蓋裝置,易于檢修和維護,省時省力。

2、合理的破碎腔結構設計,相比傳統立軸沖擊破磨耗減少,使用成本降低,同時產量提高。

3、特殊的進料破碎結構,可方便的實現“石打石”和“石打鐵”破碎的自由轉換。

4、過振動報警裝置,自動檢測,保證設備可靠運行。

5、稀油站潤滑,雙油泵互補供油,確保軸承潤滑始終處于良好狀態,延長設備使用壽命。

6、成品粒型優異,級配合理,細度模數可調。



技術參數

型號VSI-7611VSI-8518VSI-9526VSI-1140
處理能力(t/h)瀑落與中心進料120-180200-260300-380450-520
全中心進料60-90100-130150-190225-260
最大進料尺寸軟料35404550
硬料30354045
轉速1700-18901520-16901360-15101180-1310
雙電動機功率110180264400
最大外形尺寸 長×寬×高3700×2150×21004140×2280×24254560×2447×27785000×2700×3300
重量1012.516.825.6
振動傳感器監測范圍:0.1-20mm/s 連續可調
液壓
潤滑站
雙油泵電動機功率(kW)2×0.25
外形尺寸 長×寬×高820×520×1270
油箱加熱器功率(kW)2

注:技術數據如有變動,恕不另行通知。

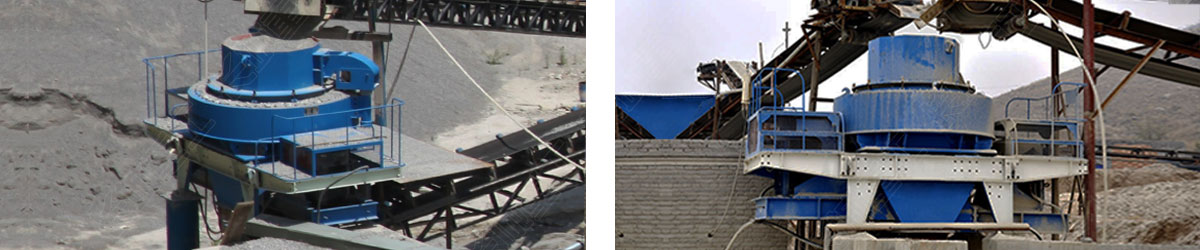

客戶案例
